[陽明校區] 冷光螢光影像擷取分析系統 Bio-RAD ChemiDoc MP
- Luminescence/Fluorescence Image System
- 廠牌型號
- Bio-RAD ChemiDoc MP
- 儀器位置：陽明校區
- 圖資大樓6F. 615室 (P機*)
- 生醫工程館4F. 467室 (Q機)
- 生物醫學大樓 710室 (R機)
* 機器有螢光功能
- 使用資格： 需事先預約
- 校內免費，校外請洽中心人員
- 預約 >>> 儀器預約系統
- 聯絡中心人員：
- 分機：62382
- 信箱：ycirc@nycu.edu.tw

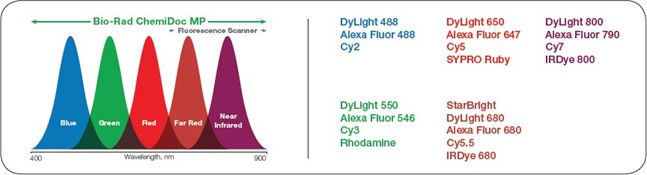

Bio-Rad ChemiDoc 系列影像系統具備出色的成像效果及簡便的操作介面。ChemiDoc MP之應用除化學冷光、可見光外，同時也可以支援免染成像(stain-free)及普通凝膠(protein gel/DNA gel)成像並包含紅、綠、藍、遠紅及紅外(RGB+NIR/IR)等多色螢光之功能，可兼容目前市場上絕大部分螢光染料，ChemiDoc MP 系統可支持的螢光染劑如下圖所示：
ChemiDoc MP 系統採用 12 吋觸控面板，操作過程簡單直觀。ChemiDoc MP 及ChemiDoc 能真正提供與壓片法相媲美的靈敏度和圖像品質並相當的簡潔易用， 只需要用手指在觸摸螢幕上縮放成像區域，系統會自動實時聚焦，選擇應用點擊曝光即可得到可用於發表的圖像。
詳細光源濾鏡波長：
Image Lab 影像分析軟體
Image Lab影像分析軟體可以支援windows及Mac系統，軟體不定期更新，除了這台影像系統之外也可支援其他影像系統拍出來的檔案，只要是未壓縮16 bit 或 8 bit的灰階TIFF檔都可分析。並且它具有多功能的優點，可完成影像編輯、分子量計算、定量分析、註釋以及生成制式化報告等功能，依序操作就可進行完整的影像最佳化及data分析。 而最後輸出檔案的部分也可輸出多種檔案，包含TIF、JPEG檔、也可以輸出成Excel檔，以及report成PDF檔。
軟體下載連結 Windows版本 Mac版本
- 在儀器前方，按下On/Off 按鈕，啟動儀器（每天第一個使用者）
- 儀器自我調整完成後，會顯示首頁畫面，按任一處進入到使用者介面，選擇自己Lab的使用者帳號名稱登入。
儀器使用
- 在camera模式下，依序選擇影像尺寸、應用模式及曝光條件即可拍照。
- 請依照應用模式正確使用搭配的托盤及配件。
- 冷光及螢光等非穿透光模式應用，可搭配霧面黑色壓克力板操作；核酸膠體或銀染等穿透光類型應用則務必移除壓克力板，直接以托盤拍攝。
- 拍照時影像尺寸放大（膜接近邊緣）能得到較好resolution。
- 使用時，切勿將Sample或試劑亂甩，以免污染週遭環境。
- 使用前，如發現前一位User污染環境，請務必登記在登記簿上，以免遭致誤會。
- 使用完畢後，將托盤以二次水稀釋沾染試劑後擦除，再重複以二次水清洗托盤及壓克力面，並擦拭乾淨。
- 操作結束時，若不是當天最後一個使用者，不需關閉主機電源，請登出帳號回到首頁，即為休眠模式。
- 嚴禁戴手套使用；也禁用EtBr之樣品。
儀器關機
當天最後一個使用者（超過下午5點後），使用完畢後在儀器前方，按下On/Off 按鈕，關閉儀器。
當天最後一個使用者（超過下午5點後），使用完畢後在儀器前方，按下On/Off 按鈕，關閉儀器。
