  • 更新日期：114-01-15
  • 發布單位：儀器資源中心
[陽明校區] 超高解析熱場發射式掃描式電子顯微鏡 (FE-SEM) JSM-7600F
超高解析熱場發射掃描式電子顯微鏡 JSM-7600F
  • Field Emission Scanning Electron Microscope
    • 廠牌型號：JEOL JSM-7600F
  • 儀器位置：陽明校區 實驗大樓2F. B105室
  • 管理單位：解剖所 鄭瓊娟 老師
    • 校內分機 67072
  • 管理人員：電顯室負責人
    • 余玉英 技士（校內分機 65455）
    • 何淑儷 技士（校內分機 65235）
  • 使用資格：請洽電顯室負責人余小姐（分機65455）
    • 校內預約使用，校外請先聯繫儀器負責人
  • 預約 >>> 儀器預約系統
簡介
  • 主要功能為材料表面的高解析圖像觀察,其特點整合超高解析度成像能力和分析能力於一體。應用範圍相當廣泛,包含生物、高分子、奈米材料、化學、光電、物理、金屬、半導體、陶瓷、複合材料等領域的研究
規格
  • 二次電子影像解析度 :
    • 1.0mm (加速電壓15 KV)
    • 1.5 nm (加速電壓 1 KV)
  • 放大倍率 : ×25 to ×1,000,000
  • 加速電壓 : 0.1 to 30 KV
  • 試片室大小：直徑200 mm，試片交換室：直徑150 mm
  • 五軸全電腦自動控制試片載台
    • 移動範圍：
      • X軸：70 mm
      • Y軸：50mm
      • Z軸：1.5 to 25mm
      • 傾斜：-5° to 70°.
  • 凡本校（含榮總）人員，於研究或教學上有其需要，並合乎下列情形中任何一項者，皆可提出申請使用：
    1. 曾使用過同類型電子顯微鏡，其操作技術經電子顯微鏡室負責人或技術人員認可者。
    2. 曾有非同類型電子顯微鏡使用經驗，經協助後熟悉操作，其技術經電子顯微鏡室負責人或技術人員認可者。
    3. 經由訓練課程研習而熟悉操作，其技術經電子顯微鏡室負責人或技術人員認可者。
  • 校外人員欲使用電子顯微鏡或相關儀器 ，得視校內人員使用時間是否足夠而定，並向電子顯微鏡室負責人提出申請。
  • 若人為使用不當，以致損壞機器，由該研究室主持人負責。
  1. 符合使用資格者，應先瞭解儀器設置及工作環境概況後，上網預約使用時間。
  2. 使用者於第一次使用各儀器時，將由有關技術人員從旁協助，以避免操作上的錯誤與困擾
  3. 使用者爾後使用各儀器時，若有任何技術上困難，請立即知會技術人員，切勿自行嘗試操作。
  4. 各項儀器均附有簡易明瞭的操作程序與注意事項，務請按照程序操作與使用，未經指示之旋（按）鈕開關，請切勿自行嘗試轉動。
  5. 使用JEOL JSM-7600F請自備光碟片儲存實驗資料
  6. 研究實驗所使用的標本，請自行保留或清理，切勿留置於工作檯面，以免受污損或丟棄
  7. 使用完畢，請通知技術人員，並按指示，一切歸回原位，並記錄下任何有關事項。
  8. 使用者於論文發表時，需於致謝中提及「國立陽明交通大學電子顯微鏡設備之支援」或 This work was supported in part by the Electron Microscopy Facility in National Yang Ming Chiao Tung University。
本規則經電子顯微鏡使用管理委員會會議通過實施，修正時亦同。
預約規則
  週一 週二 週三 週四 週五
上午時段 V V V V V
下午時段 技術人員上機 V V 技術人員上機(校外) 技術人員上機

V：認證者可預約自行操作上機
  • 每星期一至五，上午八點半至下午五點，除上述時間外(為技術人員帶新使用者上機操作)，均開放經認證通過者預約自行操作使用(EDS、3D Tomography由技術人員操作)，每位使用者每週以使用4小時為原則。
  • 星期三如無校外使用者預約，開放TEM校內使用者上機。
  • 使用時間採預約登記，請上儀器資源中心網站預約，若有疑問請來電洽詢，校內分機65455(余玉英技士)或65235(何淑儷技士)。
  • 經預約排定時間後，若因故未能使用，請務必於前一日網路取消預約時段。若連續二次預約而未使用者，則停止使用權利二個月。
  • 電子顯微鏡與其它相關儀器的使用，所需相關儀器的維護及材料的消耗，將由各使用人分擔，收費標準如下：
    • SEM上機(JEOL JSM-7600F)：NT$600 /每小時（校外使用者 NT$1200 /每小時）檢測時間不足一小時以一小時計費；因故未取消預約時段及當日未到者，一律收取第一小時費用。臨界點乾燥：每次 NT$300（需自備100%酒精，不含銀膠費用）
    • SEM 標本鍍黃金：每次 NT$580（不含銀膠費用）
    • SEM 標本鍍白金：每次 NT$530（不含銀膠費用）
    • 銀膠：每個載台之標本需耗用銀膠 NT$10。
    • SEM標本載台：25 mm/每個 NT$120、12 mm/每個 NT$60、10 mm/每個 NT$40。
  • 若人為使用不當，以致損壞機器，由該研究室主持人負責。
電顯室設備
  1. JEOL JEM-1400plus 穿透式電子顯微鏡
  2. JEOL JSM-7600F 超高解析熱場發射掃描式電子顯微鏡
  3. JFC-1200 Auto Fine Coater鍍金機(黃金)
  4. JFC-1600 Auto Fine Coater鍍金機(白金)
  5. Vacuum Evaporator (JEE-400) 真空蒸著器
  6. Tousimis PVT-3B 、Tousimis PVT-3D 臨界點乾燥機
  7. Leica EM UC7 超薄切片機
電顯室服務項目
  1. TEM (JEOL JEM-1400plus)上機操作及照相、EDS元素分析、3D Tomography (3D影像重構時間另安排)
  2. SEM (JEOL JSM-7600F)上機操作及照相
  3. 臨界點乾燥、鍍白金、鍍黃金
  4. 超薄切片
技術人員帶新使用者上機操作時段
  週一 週二 週三 週四 週五
上午時段 JEM-1400plus
(TEM)		 JEM-1400plus
(TEM)		 JEM-1400plus
(TEM)校外		 JEM-1400plus
(TEM)		 JEM-1400plus
(TEM)
下午時段 JSM-7600F
(SEM)		 CPD臨界點乾燥 JEM-1400plus
(TEM)		 JSM-7600F
(SEM) 校外		 JSM-7600F
(SEM)

陽明校區儀器列表 電子顯微鏡類

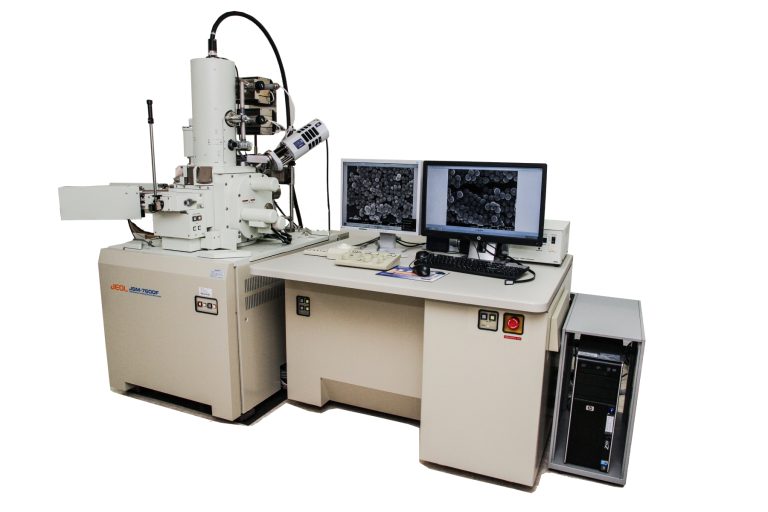

相關圖片：
