[博愛校區] 整合型分子光譜系統 ECD & FTIR
- Electronic Circular Dichroism Spectrometers (ECD) and Fourier-transform infrared spectroscopy (FTIR)
- 廠牌型號：JASCO, J-1700 (ECD)；JASCO, FTIR-4600 (FTIR)
- 儀器專家：李明家 教授
- 分機 59724
- 儀器操作技術員：楊騏銘 同學
- 分機 59724
- 信箱 bb0958538818@gmail.com
- 聯絡人：蕭祐舜 小姐
- 分機 56941
- 儀器位置：賢齊館 621室

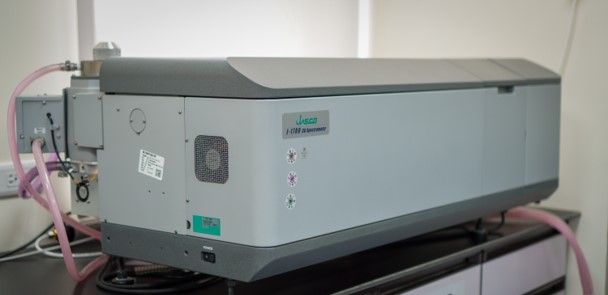

- 紫外光/近紅外光圓二色分光光譜儀
- 儀器廠牌、型號、購置年限
- 廠牌：JASCO
- 型號：J-1700
- 購置年限：2015年
- 重要規格
- Light source: 450 W water-cooled Xenon lamp, 150 W Halogen lamp
- Detector: Head-on photomultiplier tube PMT, InGaAs
- Modulator: Piezoelastic modulator
- Monochromator movable wavelength range: 163 to 2500 nm
- Measurement wavelength range:
- 163 to 950 nm (PMT detector)
- 700 to 2500 nm (InGaAs detector)
- Wavelength accuracy:
- ±0.1 nm from 163 to 250 nm
- ±0.2 nm from 250 to 500 nm
- ±0.5 nm from 500 to 800 nm
- ±1.5 nm from 800 to 1200 nm
- ±2.0 nm from 1200 to 1600 nm
- ±5.0 nm from 1600 to 2500nm
- Wavelength repeatability:
- ±0.05 nm from 163 to 500 nm
- ±0.1 nm from 500 to 800 nm
- ±0.5 nm from 800 to 1600 nm
- ±1 nm from 1600 to 2500 nm
- Spectral bandwidth:
- 0.01 to 16 nm (～950nm)
- 5, 10, 20, 30, 40, 50 nm (950～2500nm)
- Slit width: 1 to 4000 mm
- Digital Integration Time (D.I.T.): 0.1 msec to 30 sec.
- Scanning mode: Continuous scan; Step scan; Auto response (D.I.T) scan
- Scanning speed: up to 10000 nm/min
- CD full scale: ±8000 mdeg
- CD resolution: 0.00001 mdeg
- Stray light: Not more than 0.0003% (200 nm)
- RMS noise:
- 0.003 mdeg (185 nm, 450 W light source)、0.007 mdeg (200 nm, 150/450 W light source)、0.007 mdeg (500 nm, 150/450 W light source)
- (spectral bandwidth 1 nm, D.I.T. 8 sec)
- Baseline stability: 0.02 mdeg/hr
- LD measurement: Provided as standard, Full scale ±1 OD
- UV measurement: Provided as standard, Full scale up to 5 Abs
- External input terminal: Two channels (input range: -1 to 1 V DC)
- 儀器廠牌、型號、購置年限
- 傅立葉轉換紅外光譜儀
- 儀器廠牌、型號、購置年限
- 廠牌：JASCO
- 型號：FTIR-4600
- 購置年限：109年10月
- 重要規格
- 含單次反射式全反射裝置 Model：ATR PRO ONE ZnSe window crystal 一組
- 含控制用電腦 X1
- 光譜測量波數範圍：7800 ~ 550㎝-1
- 波數準確度：±0.01㎝-1
- 最高解析度：0.7㎝-1
- 感度(雜訊比S/N ratio) ≧ 25000：1
- 光源：高強度陶瓷光源系統
- 儀器廠牌、型號、購置年限
服務項目
- 紫外光/近紅外光圓二色光分光光譜儀
- 適合蛋白質結構分析、酵素反應之快速測定與蛋白質構型改變造成的疾病分子機制研究，亦可適用於研究人體內具掌性結構之發色團，如葡萄糖分子、乳酸、抗凝血酸與胺基酸分子。其測量波長範圍由163nm至2,500nm，含蓋紫外光、可見光以及近外光區，遠大於市場其他相似產品測量波長，特別是在人體組織吸收較低之近紅外光區，透過J-1700可做為研究組織光學(組織與不同波長光之交互作用)之光譜儀。
- 傅立葉轉換紅外光譜儀
- 可用於測量有有機無機材料之紅外光穿透式、反射式吸收光譜與化學結構及成分分析。
開放時間
- 週二及週四：9:00-12:00、14:00-17:00
- 其他時段及週六、日：不開放
系統開放等級
- 一般上班時段： B級
- 夜間及假日時段：不開放
系統開放等級說明
- A級：開放給需要使用之學生，經訓練考核後可自行操作。
- B級：每位教授指派一位學生申請訓練，該教授之其他學生需由接受訓練的學生代為操作，若有教授使用該儀器之學生過多者，可向儀器負責人申請增加接受訓練學生人數。
- C級：由儀器負責人選定教授推薦之學生若干人接受訓練，經考核後可自行操作儀器並得負責委託服務工作。
- D級：由本實驗室之技術人員接受委託服務，不開放使用。
紫外光/近紅外光圓二色光分光光譜儀、傅立葉轉換紅外光譜儀均依照以下計價，依使用時段收費：
- 學術單位 NT$3,000/次
- 校外廠商 NT$10,000/次
- 每次三小時(未達三小時以三小時計)
- 備註：學術單位指各大專院校。
- 如單次實驗預約使用此系統之二部以上細項儀器者，則可享第二部細項儀器優惠收費:學術單位每時段1,000元、校外廠商每時段3,000元。
一、
儀器使用規定:- 禁止戴手套操作電腦。
- 使用本儀器需依標準操作流程進行，請務必遵守儀器使用之規定，若經管理者發現三次違反者，將停止使用權利。
- 使用完請保持儀器之清潔，確實填寫儀器使用登記表並通知儀器負責人到場檢查。
- 儀器發生故障時，請儘速告知技術人員，勿自行拆裝儀器，並請將儀器故障情形，迅速告知該儀器技術操作員或管理者。若因個人因素所造成之儀器損壞，請由個人負擔維修相關費用。
- 自備DVD 燒錄片存取影像相關資料，嚴禁止使用 USB 存取。禁止將檔案留存於電腦中，違反者，停止使用權一個月。
- 若有經使用此儀器而發表論文期刊，可抵用一次使用費。
二、
儀器之管理及人力- 本儀器由生科院具儀器經驗之專任教師負責，並召集生科院具儀器經驗之專任教師商討相關人員、經費與使用事宜。
- 人員、經費及收費標準等事宜，必須提交本系院之資源委員會決議，並經系務會議核備後實施。
- 本儀器每年至少辦一至二次講習會，進行教育訓練，各種訓練如有需要可酌收工本費。
- 本儀器設立一名儀器管理助教，負責本設備的管理與週邊環境的維護，未來視使用狀況再決定是否增加人力。
- 本儀器設立儀器種子教師數名，由具有認證及使用執照證書之研究生擔任(經儀器廠商認證頒發證書者)，可帶領與協助使用者進行儀器操作，原則可支付種子教師工讀金，但種子教官帶領本身之實驗室人員進行操作儀器，則不予支薪。
儀器訓練操作申請須知
使用資格：
使用資格：
- 本儀器之使用需具有認證資格得以使用。
- 包括參加舉辦所需預約使用之細項儀器「使用原理」與「上機操作」課程，並經考核通過方能獲得自行使用權限。
註：本儀器每年至少辦一至二次講習會，進行教育訓練，各種訓練如有需要可酌收工本費。
儀器操作預約
使用預約：
- 必須於預定使用日前一周前登記預約，並繳交申請書。
- 預約確定後，若因故無法使用，務必使用前三日事先告知取消，若未於三日前取消者，則視同使用該預約時段，仍必須繳費。
